Vad är a Klass AB förstärkare ?

Klass AB är en linjär push-pull-förstärkartopologi där två komplementära utgångstransistorer leder under något mer än hälften av signalcykeln. Överlappningen mellan de positiva och negativa halvorna tar bort korsningsskåran som är den största svagheten i ren klass B-drift, medan förspänningsströmmen förblir tillräckligt låg för att effektiviteten förblir långt över klass A. Resultatet är rent, analogt ljud med en mycket praktisk termisk straff.

Hur ledningsvinkeln fungerar

Tänk på en enda cykel av en ljudsinusvåg. I ett klass A-steg leder utgångstransistorn hela 360 grader. I ett klass B-steg leder den positiva enheten en halvcykel och den negativa enheten leder den andra, cirka 180 grader vardera, vilket sparar förspänningskraft men producerar ett synligt gap när signalen korsar noll. Ett klass AB-steg är förspänt så att varje enhet leder mellan ungefär 180 och 220 grader, beroende på viloströmsinställningen. Eftersom båda enheterna förblir något aktiva vid nollövergången, lämnar den ena till den andra smidigt. Enligt Wikipedias översikt över effektförstärkarklasser har Klass AB och Klass D dominerat ljudmarknaden sedan åtminstone 2010, med AB att föredra närhelst distorsion och linjäritet har större betydelse än rå effektivitet.

Varför bias-punkten är viktig

Viloströmmen för ett klass AB-steg ställs in av förspänningsnätet, normalt en VBE-multiplikator eller en dedikerad förspänningstransistor monterad på samma kylfläns som utgångsparet. Sätt den för lågt och scenen glider mot klass B, som går svalare men producerar hörbar crossover-distorsion. Sätt den för högt, och scenen närmar sig klass A, med vackert ljud men hög tomgångsström som värmer kylflänsen även vid tystnad. En väldesignad modul håller förspänningen stabil över temperaturen, vilket är anledningen till att den termiska designen av slutsteget och kylflänsen är oskiljaktig från förstärkarklassen.

Klass AB vs Klass A, B och D: De praktiska avvägningarna

Här är rankningen som är viktig för ett köpbeslut: Klass A är ljudmässigt ren men ineffektiv, Klass B är effektiv men för förvrängd för ljud, Klass D är effektiv och kompakt men lägger till växlingsartefakter, och Klass AB är den kompromiss som fungerar bäst i det bredaste utbudet av högtalarapplikationer. Om du väljer en förstärkarklass för en ny design eller en uppgradering är Klass AB sällan fel val under några hundra watt per kanal.

Överväg att en tillverkare bygger en 100 W aktiv PA-högtalare. Klass AB-sträckan behöver en större transformator, mer kylfläns och ett tyngre skåp. Klass D levererar samma effekt med en bråkdel av värmen, men kvaliteten på ingångsfiltreringen, jordningen och utgångsfiltret avgör nu ljudet. För studiomonitorer och instrumentförstärkare landar valet ofta på AB eftersom dess beteende i kanten av klippning är mer förlåtande och musikaliskt.

Läser avvägningarna för din talare

Effektivitetssiffror du kan planera runt

Effektivitet styr direkt nätaggregatets storlek och kylflänsmassa. För 100 W kontinuerlig uteffekt avleder ett 25 % effektivt klass A-steg cirka 300 W värme, ett 55 % effektivt klass AB-steg leder bort cirka 82 W och ett 88 % effektivt klass D-steg avleder cirka 14 W. Det är därför Klass AB-förstärkare alltid känns tyngre: metallen gör ett riktigt jobb.

Fördelar och nackdelar: Vad du faktiskt får

För de flesta drivna högtalare, instrumentförstärkare och hi-fi-designer, Klass AB är fortfarande det enklaste sättet att uppnå naturligt ljud utan att betala klass D:s ingenjörsräkning. De två verkliga kostnaderna är värme och vikt.

Där Klass AB vinner

• Låg crossover-distorsion utan komplexa korrigeringskretsar
• Stabilt beteende i reaktiva högtalarbelastningar, utan något utgångsfilter som krävs
• Förlåtande klippning som låter mindre hårt när man kör i överväxel
• Enkel, reparerbar topologi som de flesta servicetekniker känner väl till
• Lågt bullergolv när det är ihopkopplat med en linjär transformatorförsörjning

Där Klass AB kostar dig

• En verkningsgrad på 45–65 % betyder att 35–55 % av ingående effekt blir värme vid måttliga nivåer
• Större kylflänsar, tyngre transformatorer och större skåp
• Kontinuerlig uteffekt på hög nivå kräver avsiktlig värmehantering och skydd

Där Klass AB-förstärkare fortfarande är förstahandsvalet

Du hittar fortfarande Class AB i professionella studiomonitorer, mellanstora PA-överskåp, avancerade gitarrförstärkare och många hemmaintegrerade förstärkare. Dess dämpningsfaktor i baselement är vanligtvis högre än en genomsnittlig klass D-design, vilket ger ett stramt, kontrollerat lågfrekvent beteende. Eftersom ljudet gradvis försämras vid överbelastning beskrivs Class AB ofta som mer musikaliskt i verkliga spel- och sångsituationer.

För designers gör arbetet med ett känt effektsteg resten av systemet förutsägbart. Detta är en anledning ljudförstärkarmoduler förbättrar ljudkvaliteten i högtalarsystem främst genom konsekvent linjäritet och stabil dämpning snarare än flashiga specifikationer. En separat men lika praktisk fråga är hur förstärkarmoduler reagerar på olika högtalarimpedanser ; Klass AB-konstruktioner förblir normalt stabila vid 4 eller 8 ohm om strömförsörjningen och skyddet är korrekt klassade. Innan du väljer någon styrelse hjälper det också att granska vad en ljudmodul i en strömförsörjd högtalare faktiskt innehåller , så effektsteget, förförstärkarsteget och DSP-funktionerna väljs som ett sammanhängande system.

Bygga en driven högtalare runt Class AB: Matcha front-end-modulen

Ett slutsteg är bara halva förstärkaren. Front-end-modulen styr förstärkning, utjämning, mixning och skydd, de funktioner som användarna faktiskt rör. När ett klass AB-steg är en del av en högtalare med ström, är en analog funktionsmodul ofta den mest direkta vägen, eftersom den inte tillför någon latens, kostar lite och kan trimmas med enkla potentiometrar.

För en tvåvägs- eller fullområdesdesign med ett slutsteg av klass AB, pl1 diskant och bas EQ kontrollmodul för Class AB förstärkare ger enkel tonformning plus en mix-utgång. Om högtalaren även har en mikrofoningång, vanlig i bärbara PA- och installationshögtalare, pl35 balanserad mikrofon och linjeingångsmodul med 5-bands grafisk equalizer lägger till kanalkonditionering och en musikalisk 5-bands EQ. För en enkel powered mixer eller kolumnhögtalare, den pl3 5-bands grafisk equalizer med mikrofoneffektmodul kombinerar EQ och eko på ett kompakt kort.

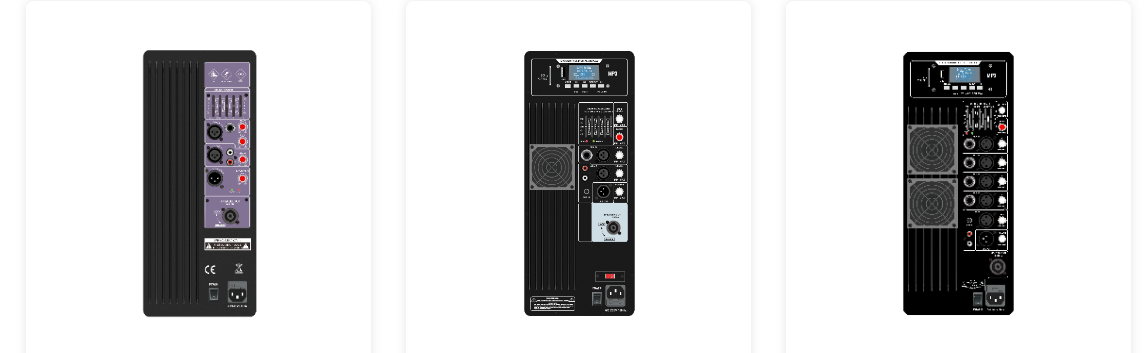

Grossist PL3: 5-bands grafisk equalizer och mikrofoneffekt horisontell analog funktion Som Kina PL3: 5-bands grafisk utjämnare och mikrofoneffekt horisontell analog funktionsmodul för Class AB-förstärkarleverantörer och företag, Zh... Visa produkt →

Partihandel PL35: Balanserad mikrofon och linjeingång 5-bands grafisk utjämnare horisontell Som China PL35: Balanced Mic and Line Input 5-Band Graphic Equalizer Horizontal Analog Functinal Module för Class AB Amplifier-leverantörer en... Visa produkt →

Partihandel PL1: Diskant och bas EQ Kontroll Horisontell Analog Functinal Module för Som Kina PL1: Diskant- och bas-EQ-kontroll horisontell analog funktionsmodul för Class AB-förstärkarleverantörer och företag, Zhenhai Huage p... Visa produkt →

Dessa moduler är designade för klass AB förstärkarsystem eftersom de antar ett rent, linjärt ingångssteg med förutsägbar impedans. Effektsteget, transformatorn och kylflänsen måste fortfarande väljas för din måleffektnivå och kapslingsstorlek. För produkter med högre effekt går många tillverkare över till klass H effektsteg med linjär matning när de vill bevara analog karaktär vid högre effekt, eller till klass D-moduler med LLC-resonansförsörjning när vikt och värme är de begränsande faktorerna.
