Anslutningsguide för aktiv högtalare i DSP19/DSP18/DSP110-serien

1. Produktöversikt

DSP19/DSP18/DSP110-serien är en högpresterande aktiv högtalare designad för professionella ljudapplikationer. Den har en inbyggd DSP digital signalprocessor och en högeffektiv förstärkarmodul, lämplig för konferensrum, föreställningar, teatrar och andra scenarier.

2. Förberedelse före anslutning

• Kontrollera utrustningslistan

Aktiva högtalare (DSP19/DSP18/DSP110)

Nätsladd (standard)

Ljudkabel (XLR/TRS/TS, välj enligt gränssnittet)

Mixer eller ljudkälla (som dator, mobiltelefon, spelare)

• Miljö och placering

Undvik att placera högtalarna nära väggen (lämna minst 20 cm värmeavledningsutrymme)

Placera vänster och höger kanal symmetriskt för att säkerställa ett balanserat ljudfält

Stötsäker behandling: använd en speciell konsol eller stötdämpande dyna

3. Detaljerad förklaring av anslutningsstegen

• Strömanslutning

Använd den ursprungliga nätsladden och anslut till 100-240V AC

Säkerställ stabil strömförsörjning (UPS eller spänningsstabilisator rekommenderas)

Obs: Anslut alla ljudkablar först och sätt på sist

• Val av ljudingångsgränssnitt

Operationssteg:

Anslut ena änden av ljudkabeln till utgångsporten på ljudkällan

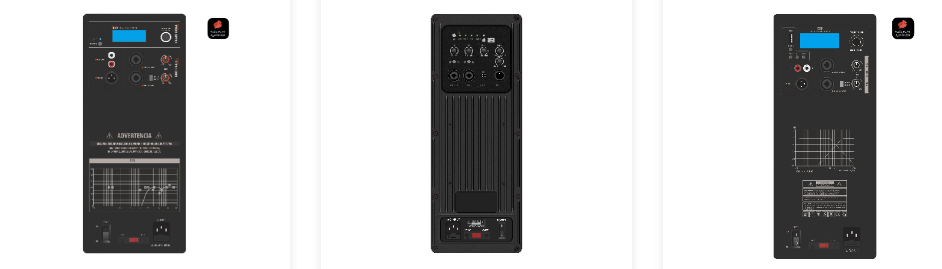

Anslut den andra änden till motsvarande INPUT-gränssnitt på högtalarens baksida

Dra åt XLR-kontakten för att förhindra att den faller av

• Systemanslutning för flera högtalare

Serieläge (gäller DSP110):

Anslut nästa högtalare i serie via LINK OUT-gränssnittet

Stöder upp till 4 serieanslutningar, med ett totalt avstånd på ≤20 meter

Parallellt läge:

Använd en ljuddistributör för att dela upp flera signaler

Var uppmärksam på impedansmatchning för att undvika överbelastning

4. Vanlig problemlösning

Ingen ljudutgång

Kontrollera om strömindikatorn lyser

Kontrollera att ljudkabeln inte är trasig (du kan använda en multimeter för att testa)

Kontrollera utgångsinställningarna för ljudkällan

För mycket bakgrundsljud

Använd en balanserad anslutning (XLR/TRS)

Håll dig borta från starka elektromagnetiska störningskällor (som transformatorer)

Kontrollera om jordningen är bra

Lågfrekvent distorsion

Stäng av högtalarens "Bass Boost"-funktion

Se till att insignalen inte är överbelastad (toppindikatorn lyser inte alltid)

5. Säkerhet och underhåll

• Värmehantering: Det rekommenderas att stoppa i 15 minuter efter 4 timmars kontinuerlig drift
• Rengöring och underhåll: Rengör damm på gallret med en mjuk trasa varje månad
• Långtidsförvaring: Koppla bort strömförsörjningen och placera i en torr miljö
